Revue technique automobile Mercedes-Benz Classe G: Blocage de différentiel-hydraulique

Revue technique automobile Mercedes-Benz Classe G / Schéma / Blocage de différentiel-hydraulique

Alimentation

Huile hydraulique vers cylindre récepteurAlimentation

Huile hydraulique vers cylindre récepteur

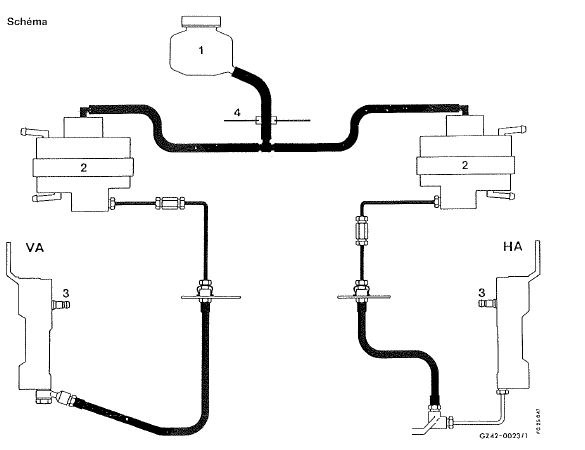

Blocage des différentiels, système hydraulique

1 Réservoir
2 Unité de transformation de pression
3 Cylindre récepteur, blocage de différentiel
4 Passage de roue droit
VA vérin hydraulique, pont av
HA vérin hydraulique, pont ar
