Notice d'utilisation Mercedes-Benz Classe G: Commande de la boîte de transfert
Consignes de sécurité importantes
| Attention
si la boîte de transfert se trouve au point mort,
la transmission de la force motrice aux roues
motrices est interrompue. Le véhicule peut se
mettre à rouler. Il y a risque d'accident. Immobilisez le véhicule avec le frein de stationnement et, dans les montées ou les descentes, en outre à l'aide d'une cale, par exemple. |
Attendez toujours que le passage de high range à low range - ou de low range à high range - soit complètement terminé.
Pendant le changement de gamme, n'arrêtez pas le moteur et n'engagez pas un autre rapport de la boîte de vitesses automatique.
Remarques générales

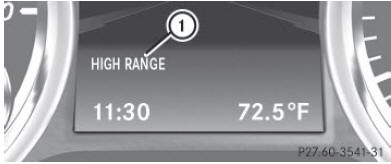

- Gamme de rapports actuelle

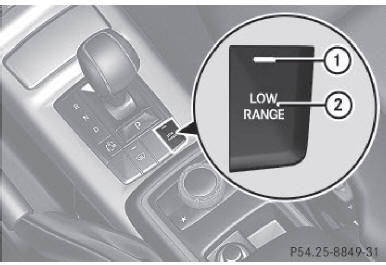

- Voyant
- touche low range
Activation de la démultiplication toutterrain
Changez de rapport seulement si
- le moteur tourne,
- le véhicule roule,
- le levier sélecteur se trouve sur n,
- vous ne roulez pas à plus de 25 mph (40 km/h).
Sinon, vous pourriez endommager la boîte de transfert.
Véhicules amg : la fonction eco de démarrage et d'arrêt automatiques du moteur n'est pas disponible lorsque la boîte de transfert se trouve sur la position low range.
- Appuyez sur la touche low range 2.
Une fois le changement de gamme effectué, la position de la boîte de transfert affichée sur le visuel multifonction est low range.
Le voyant 1 s'allume.
- mettez la boîte de vitesses sur d.
Désactivation de la démultiplication toutterrain
| Attention
si la boîte de transfert se trouve au point mort,
la transmission de la force motrice aux roues
motrices est interrompue. Le véhicule peut se
mettre à rouler. Il y a risque d'accident. Immobilisez le véhicule avec le frein de stationnement et, dans les montées ou les descentes, en outre à l'aide d'une cale, par exemple. |
Changez de rapport seulement si
- le moteur tourne,
- le véhicule roule,
- le levier sélecteur se trouve sur n,
- vous ne roulez pas à plus de 43 mph (70 km/h).
Sinon, vous pourriez endommager la boîte de transfert.
- Appuyez sur la touche 2.
Une fois le changement de gamme effectué, la position de la boîte de transfert affichée sur le visuel multifonction est high range.
Le voyant 1 s'éteint.
Si le changement de gamme a échoué, un des messages suivants apparaît sur le visuel :
- boîte de transfert conditions de passage non remplies vous n'avez pas respecté une ou plusieurs conditions de passage des rapports.
- boîte de transfert au point mort la boîte de transfert a interrompu le changement de gamme et se trouve en position n. La position n de la boîte de transfert apparaît sur le visuel multifonction.
- boîte de transfert passage rapport annulé la boîte de transfert n'a pas changé de gamme.
- répétez l'opération.
Veillez à respecter toutes les conditions de passage des rapports.
- défaut boîte transfert aller à l'atelier la boîte de transfert est défectueuse.
- ne modifiez pas la position de la boîte de transfert.
- faites contrôler le véhicule dès que possible par un atelier qualifié.
Passage au point mort
| Attention
si la boîte de transfert se trouve au point mort,
la transmission de la force motrice aux roues
motrices est interrompue. Le véhicule peut se
mettre à rouler. Il y a risque d'accident. Immobilisez le véhicule avec le frein de stationnement et, dans les montées ou les descentes, en outre à l'aide d'une cale, par exemple. |
- Tournez la clé en position 2 dans le contacteur d'allumage.
- serrez le frein de stationnement.
- appuyez sur la pédale de frein.
- mettez le levier sélecteur sur n.
- maintenez la touche low range 2
appuyée pendant 10 secondes environ.
Une fois le changement de gamme effectué, lemessage boîte de transfert au point mort est affiché pendant 5 secondes sur le visuel multifonction.
Si le changement de gamme a échoué, un des messages suivants apparaît sur le visuel :
Si la boîte de transfert se trouve en position neutre, que la clé est dans le contacteur d'allumage et que vous ouvrez la porte du conducteur, le message boîte de transfert au point mortapparaît sur le visuel multifonction. Si vous desserrez ensuite le frein de stationnement, un signal d'alerte retentit.
Gammes de rapports
Attention
si vous n'attendez pas la fin du passage du
rapport, la boîte de transfert peut passer au
point mort. La transmission de la force
motrice aux roues motrices est alor ...
