Le terme "fluide frigorigène" se rapporte au liquide utilisé dans un système figorifique, qui produit du froid en retirant de la chaleur de l'air contenu dans l'abitacle et de l'air frais. Le fluide frigorigène r 12 est utilisé dans les climatiseurs de véhicules car il est le fluide disponible !E plus sûr. Le fluide frigorigène r 12 permet une grande densité d'échange de chaleur en restant chimiquement stable.
Le fluide frigorigène r 12, de par sa stabilité chimique à basses et hautes températures, est un fluide idéai. Son comportement vis-à-vis de la plupart des métaux est neutre. Manipulé correctement, il n'est, sous forme gazeuse comme sous forme liquide, ni inflammable ni explosif. Il est organiquement et biologiquement inoffensif.
Ii doit être éliminé comme un déchet spécial.
Le r 12 a un point d'ébullition de -30 c à 0 bar de pression manométrique, c.-À-d. Qu'un récipient plein de r 12 liquide placé sur un bloc de glace se met à bouillir. Il a ainsi des propriétés idéales pour un fluide frigorigène utilisé comme échangeur de chaleur.

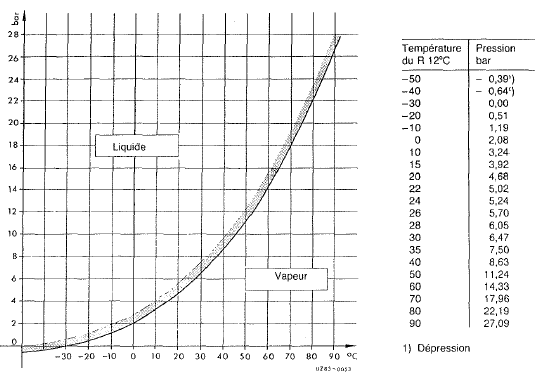

Courbe de tension de vapeur du r 12
La courbe de tension de vapeur du r 12 montre que, par ex, à pression constante, une baisse de température de la vapeur la transforme en liquide (condenseur), tandis que par réduction de pression, le fluide frigorigène liquide passe à l'état de vapeur (évaporateur).
Arrimage des charges
Consignes de sécurité importantes
Chargez les anneaux d'arrimage uniformément.
Ne procédez à aucune modification ou réparation sur les points d'arrimage, les
anneaux d'arrimage et les dispositifs d'arrimage. Confiez les réparations ainsi
que l ...
Vue en coupe
Hl 0/11 s - 1,8
Ressort hélicoïdal
amortisseur
ressort auxiliaire de caoutchouc
cadre de châssis
pignon d'attaque
bride d'entraînement
corps de pont
bouchon fileté de remplissage d'huile
boîtier de ...
Contrôle de concentricité de la bride
Valeurs de contrôle
Couples de serrage
Outillage spécial
Outil à réaliser à l'atelier
Plaque de base pour chevalet de mesure
Matériau: st 37-2
Matériel d'usage
...
