Revue technique automobile Mercedes-Benz Classe G: Légende du schéma électrique 200/230/300 ge

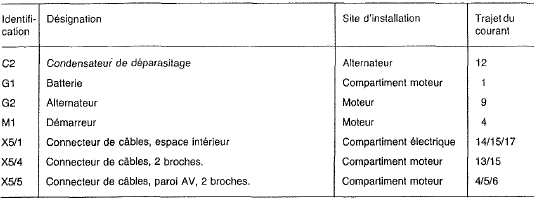

1 alimentation en courant

2 Commande de démarrage

2 Commande de démarrage

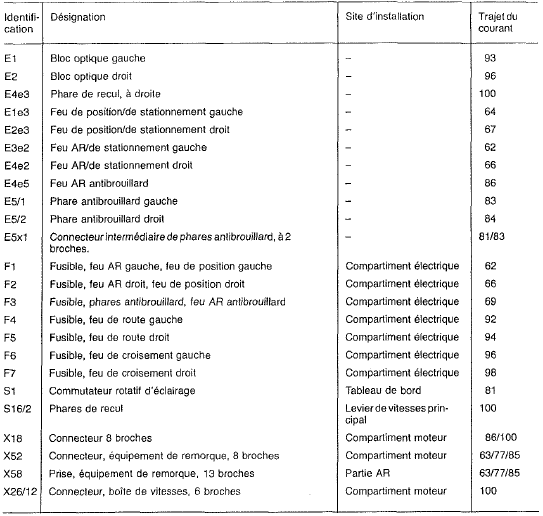

3 Projecteur

3 Projecteur

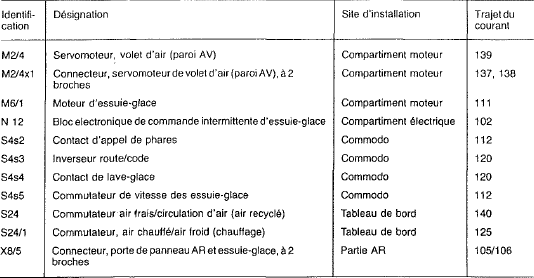

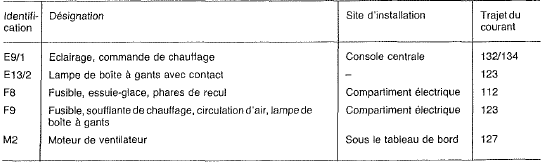

4 Essuie-giace, soufflante de chauffage, circulation d'air

4 Essuie-giace, soufflante de chauffage, circulation d'air

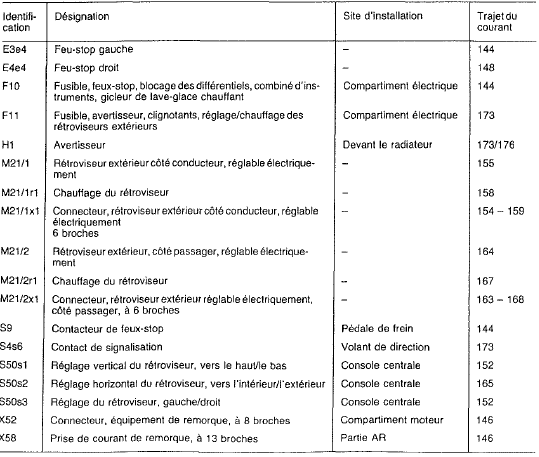

5 Feux-stop, rétroviseur extérieur, avertisseur

5 Feux-stop, rétroviseur extérieur, avertisseur

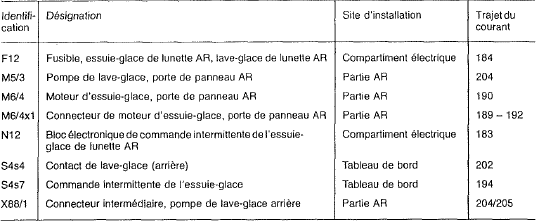

6 Essuie-glace de lunette ar, lave-glace de lunette ar

6 Essuie-glace de lunette ar, lave-glace de lunette ar

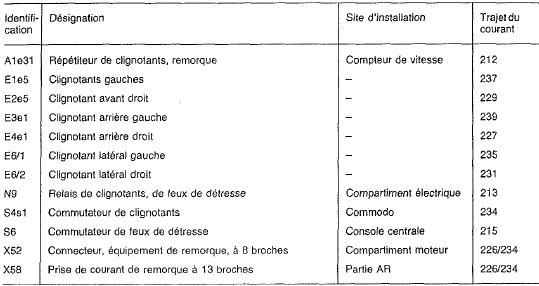

7 Clignotant, feux de détresse

7 Clignotant, feux de détresse

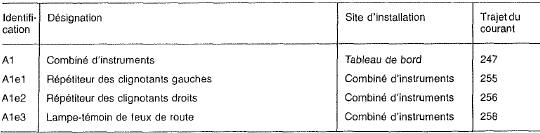

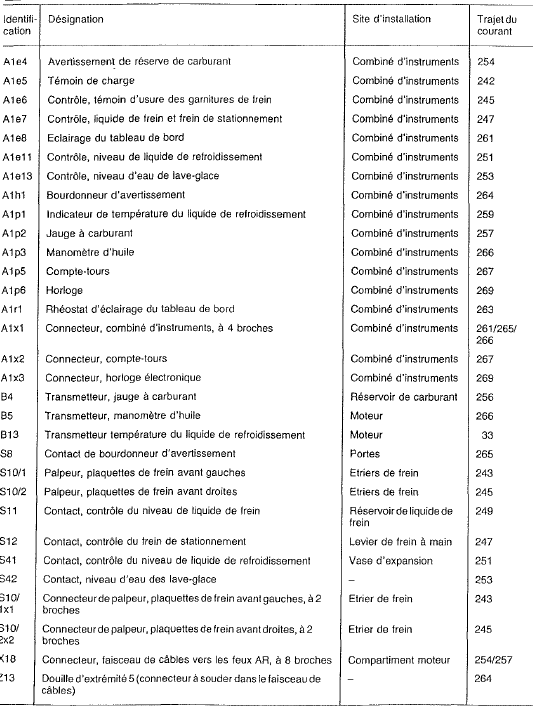

8 Combiné d'instruments

8 Combiné d'instruments

9 Radio, plafonnier

9 Radio, plafonnier

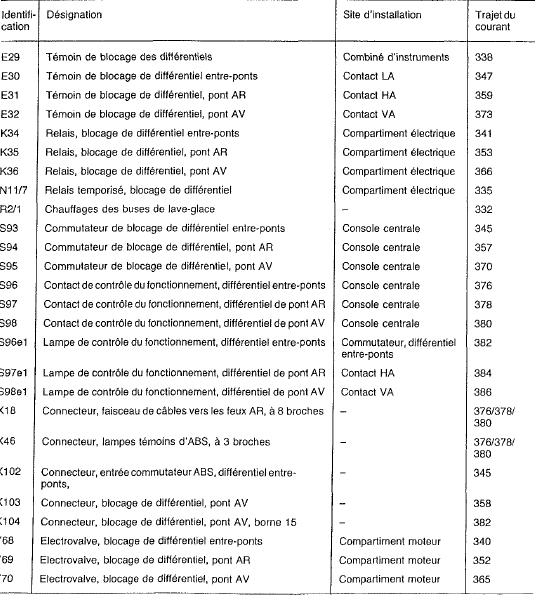

11 Blocage des différentiels

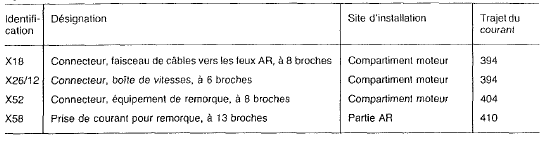

12 Connecteurs, prise de courant pour remorque

12 Connecteurs, prise de courant pour remorque

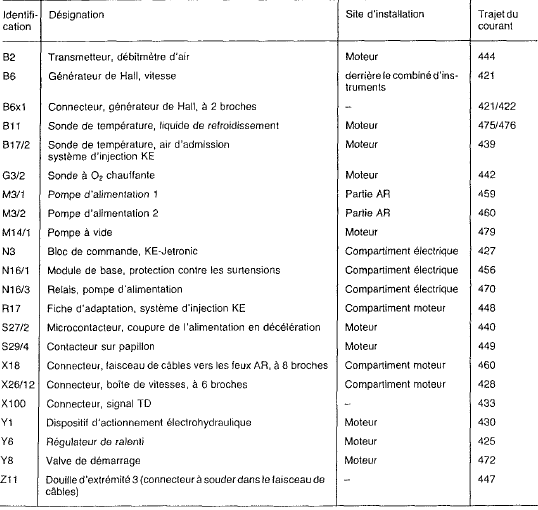

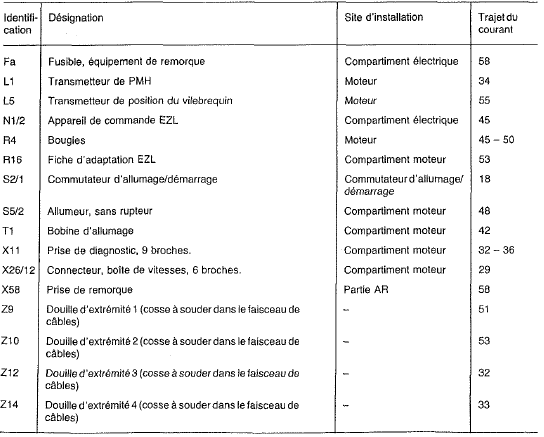

13 Ke jetronic

13 Ke jetronic

Légende du schéma électrique 250/300 gd

    Légende du schéma électrique
    ...

    Légende du schéma électrique 250/300 gd
    1 Ahmentaiion en courant 2 Commande de préchauffage et de démarrage 3 Projecteurs 4 Essuie-glace de pare-brise, soufflante de chauffage, circulation d'air 5 Feux- ...

    D'autres materiaux:

    Système de freinage
    Les véhicules sont dotés d'un système de freinage hydraulique à double circuit avec assistance à dépression. La dépression nécessaire pour le servofrein est produite par une pompe à vide. Dans tous les véhicules, une valve ...

    Caractéristiques techniques
    Les données techniques se rapportent seulement à l'attelage, et non au véhicule. Type 243 u 115 e n de pièce 002 315 61 99 Type d 96/4 n de pièce 002 315 68 99 Charges remorquées Nota: avec l'immatriculation comme tracteur, des charges remo ...

    Vérificateurs et schémas de branchement
    Outillage spécial Vérificateurs du commerce Brancher les vérificateurs selon le schéma de branchement Branchement du vérificateur de réaulation lambda et de la boîte de crises 001 Connecteur, bloc de commande ke 002 câble d'essa ...
