Notice d'utilisation Mercedes-Benz Classe G: Commande manuelle du toit ouvrant

Le servomoteur se trouve dans le compartiment de chargement, derrière la garniture de paroi arrière.

  • Ouvrez la porte du compartiment de chargement.

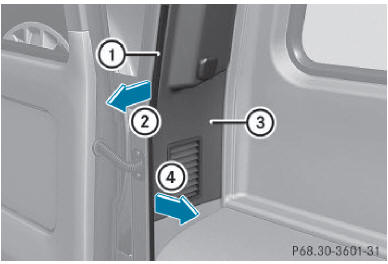

  •  retirez le protège-arête 1 du montant de la porte (flèche 2).
  •  détachez la garniture de paroi arrière 3 (flèche 4) De manière à pouvoir accéder aux raccords électriques.
  •  débranchez les raccords électriques.
  •  retirez complètement la garniture de paroi arrière 3.

  • Prenez la clé démonte-roue 5 dans la trousse de l'outillage de bord.

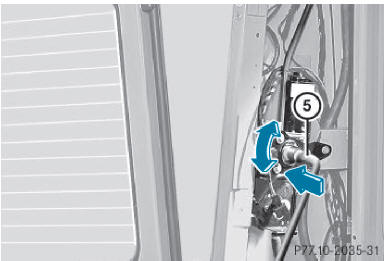

  •  emboîtez la clé démonte-roue 5 dans l'écrou hexagonal du servomoteur.
  •  ouverture : tournez la clé démonte-roue 5 dans le sens inverse des aiguilles d'une montre.
  •  fermeture : tournez la clé démonte-roue 5 dans le sens des aiguilles d'une montre.

  • Rebranchez les raccords électriques.

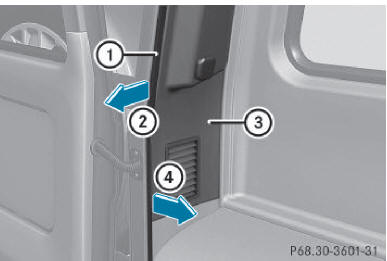

  •  remettez la garniture de paroi arrière 3 en place.

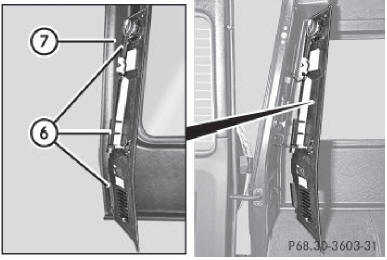

    Pour ce faire, accrochez les languettes 6 de la garniture de paroi arrière 3 à la paroi latérale 7 du véhicule.

  •  remettez le protège-arête 7 en place.
  •  fermez la porte du compartiment de chargement.
