Revue technique automobile Mercedes-Benz Classe G: Moteur 602/603-système de préchauffage

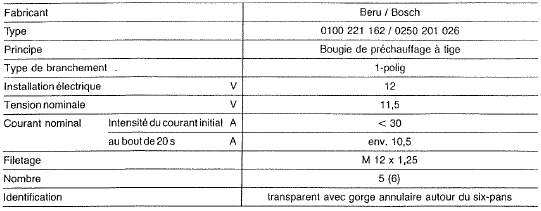

Bougie de préchauffage à tige (r9)

Vue en coupe

Vue en coupe

Bougie de préchauffage à tige

Bougie de préchauffage à tige

  1. Borne de branchement
  2. ecrou rond
  3. rondelle d'isolation
  4. corps de bougie
  5. filetage
  6. joint
  7. siège conique
  8. fil de chauffage de ia bougie de préchauffage
  9. poudre isolante
  10. tube incandescent

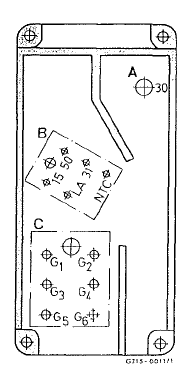

Relais temporisé de préchauffage (n14)

  1. Moteur 602
  2. Moteur 603

  1. Alimentation (30)
  2. connecteur, commande
  3. connecteur, bougies de préchauffage

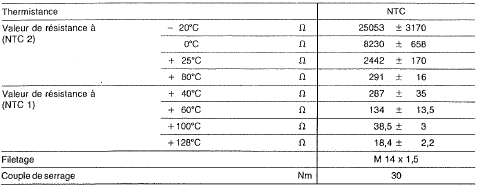

Double sonde de température (b11/7)

  1. Ntc 1;
  2.  ntc 2
  3.  raccordement enciiquetabie
  4.  filetage
    Modèles équipés-alternateur/démarreur
    Caractéristiques techniques Alternateur (g2) Démarreur (m1) ...

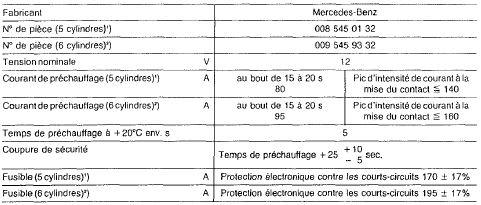

    Système de préchauffage avec temps de post-chauffage dépendant de la température et coupure de sécurité, 12 volts
    ...
